Denge Proses – Hücre Tekeri / Rotary Valf / Hava Kilidi Ölçüleri

Denge Proses, endüstriyel tesislerde hücre tekeri ,rotary valf, hava kilidi ve benzeri sistem ekipmanlarında yüksek hassasiyete sahip ölçü çözümleri sunar. Bu sayfa, Denge Proses’in standart ve özel tasarım hücre tekeri modellerine ait rotor çapı, gövde ölçüleri, flanş boyutları ve montaj bilgilerini net ve anlaşılır bir şekilde sunar.

Ölçüler ve Teknik Bilgiler

Standart Ölçü Tablosu

• Rotor Çapı: 200 mm – 1000 mm aralığında, farklı debi ve uygulamalara uygun

• Rotor Uzunluğu: Her modele özel değişen uzunluk

• Flanş Çapı ve Delik: Bağlantı tipine ve basınca göre farklı standartlar

• Mil / Delik Mili: Hollow shaft (delik milli) opsiyonu ile kullanım

Bu ölçüler, cihazın performans parametrelerine (basınç, akış, sıcaklık) göre optimize edilmiştir.

DRV…D Serisi Hücre Tekeri | Rotary Valf | Hava Kilidi Ölçüleri (Motor Redüktörsüz)

Montaj ve Uygulama Notları

• Flanş bağlantılarında yüzeye dikkat edilmeli; sızdırmazlık için uygun conta seçimi önemlidir.

• Hollow shaft bağlantı yapılacaksa mil toleransı ve geçme ölçüleri doğrulanmalıdır.

• Tork kolu veya tork bağlantı kolu kullanılıyorsa, montaj konumu ve “sabitleme noktası” önceden planlanmalıdır.

• Sıcaklık etkisi olan ortamlarda malzeme genleşmesi hesaba katılmalıdır.

• Teknik çizim veya 3D model (STEP / IGES) talep ederek montaj noktalarını netleştirebilirsiniz.

DRV…D/EV Serisi Hücre Tekeri | Rotary Valf | Hava Kilidi Ölçüleri

DRV…D/DR Serisi Hücre Tekeri | Rotary Valf | Hava Kilidi Ölçüleri

Avantajlar ve Kullanım Alanları

• Modüler Ölçü Yapısı: Standart ölçülerin yanı sıra özel ölçüler de üretilebilir

• Yüksek Verimlilik: Doğru rotor ölçüsü ile hem boşaltım hem basınç dengesinde optimize performans

• Kolay Montaj: Avada ile entegre sayfa düzeninde teknik bilgiler net şekilde sunulur, teklif alma süreci hızlanır

• Uzun Ömür: Dayanıklı malzemeler ve hassas işçilik sayesinde yüksek servis ömrü

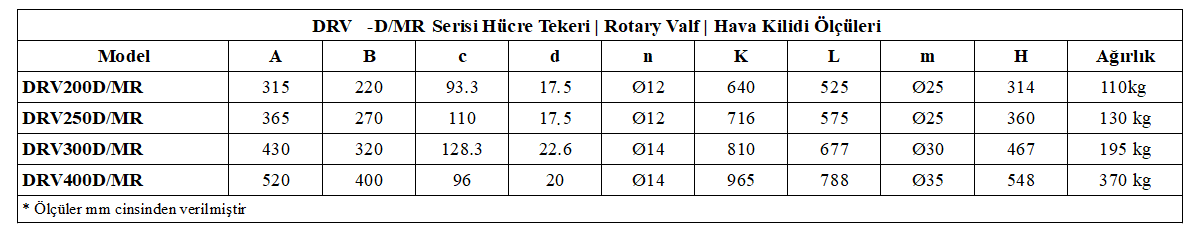

DRV…D/MR Serisi Hücre Tekeri | Rotary Valf | Hava Kilidi Ölçüleri
