Big Bag Boşaltma Silobas Dolum Sistemi

Big bag boşaltma silobas dolum sistemi, bigbag ile gelen yığın – dökme, toz ve granül haldeki malzemelerin silobas veya kapalı kasa araçlara tozuma olmadan doldurulmasını – yüklenmesini sağlamaktadır.

Bigbag boşaltma silobas dolum sistemi genel olarak; bigbag boşaltma ünitesiBigbag Boşaltma Sistemi, besleme – taşıma – dağıtım helezon veya helezonları ve silobas yükleme körüğü ünitelerinden oluşmaktadır. Bazı uygulamalarda sisteme toz toplama sistemi ve / veya big bag dolum sistemi ilave edilebilmektedir. Boşaltılan bigbag torba – çuvalların tekrar kullanılmadığı durumlarda ise sisteme bigbag yırtma – patlatma bıçakları eklenebilmektedir.

Big bag Boşaltma Silobas Dolum Sistemi Çeşitleri

Silobas dolum sistemi; malzeme cinsi, dolum kapasitesi, sabit veya mobil sistem ve dolumu yapılan silobasın sabit veya hareketli olmasına göre farklılık arz etmektedir.

• DBBTDS10101 model bigbag boşaltma silobas dolum sistemi; 1 adet bigbag boşaltma sistemi, 1 adet taşıma helezonu ve bir adet silobas dolum körüğünden oluşmaktadır.
• DBBTDS21101 model sistemde; 2 adet bigbag boşaltma, 1 adet besleme helezonu, 1 adet taşıma helezonu ve bir adet silobas dolum körüğünden oluşmaktadır.
• DBBTDS21112 model sistemde; 2 adet bigbag boşaltma ünitesi, 1 adet besleme helezonu, 1 adet taşıma helezonu, 1 adet dağıtım helezonu ve 2 adet silobas yükleme körüğünden oluşmaktadır.

Big bag Boşaltma ve Silobas Dolum Sistemi Çalışma Prensibi

      İşletmeye gelen bigbagler kaldırma kulaklarından bigbag askı aparatına bağlanır. Kendinden vinçli sistemlerde, bigbag çuvallar sistemin dötr hareketli vinci ile kaldırılmakta ve boşaltma koniğine oturtulmaktadır. Bazı uygulamalarda kaldırma işi işletmenin kendi vinci, bası uygulamalarda forklift ile yapılmaktadır. Sistemin koniğine kaldırılan bigbag torbanın ağzı genel olarak operatör tarafından çözülmektedir. Torbaların tekrar kullanılmayacağı durumlarda patlatma veya yırtma bıçakları ile torbalar alttan yırtılmaktadır. Malzeme bigbag çuvallardan sistemin bunkerine boşalır.

       Tekli bigbag boşaltma sistemlerinde malzeme bunkerden taşıma helezonuna aktarılır.

    İkili veya daha fazla bigbag boşaltma ünitesinin olduğu sistemlerde, boşaltma bunkerlerinden malzeme besleme helezonuna aktarılır. Besleme helezonu ile malzeme yatay olarak bunkerlerden, taşıma helezonu ağzına beslenir.

      Taşıma helezonu malzemeyi açılı bir şekilde taşımakta ve silobas yükleme körüğüne aktarır. Silobaslar 3 – 4 – 5 kapaklı (dolum ağızlı) üretilmektedir. Tekli silobas yükleme körüğü olan sistemlerde; silobas, herbir kapağın doldurulması için hareket ettirilir.

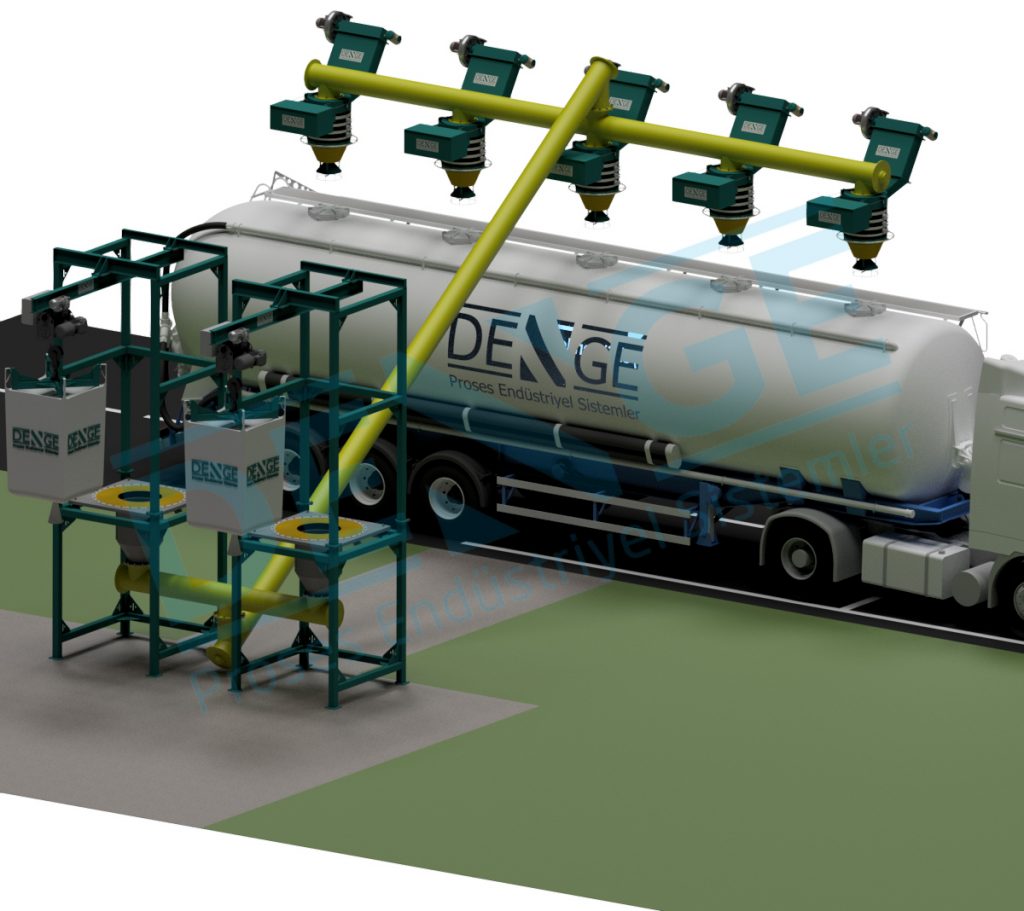

     Silobasın dolum sırasında hareket ettirilmesi istenmeyen durumlarda, taşıma helezonundan sonra dağıtıcı bir helezon kullanılır. Dağıtıcı helezonun birden fazla boşaltma ağzı bulunmaktadır. Boşaltma ağızlarının herbirine akış kontrol vanası ve silobas yükleme körüğü monte edilir. Bu sayede silobas hareket etmeden herbir kapakğın sırası ile dolumu yapılmaktadır.

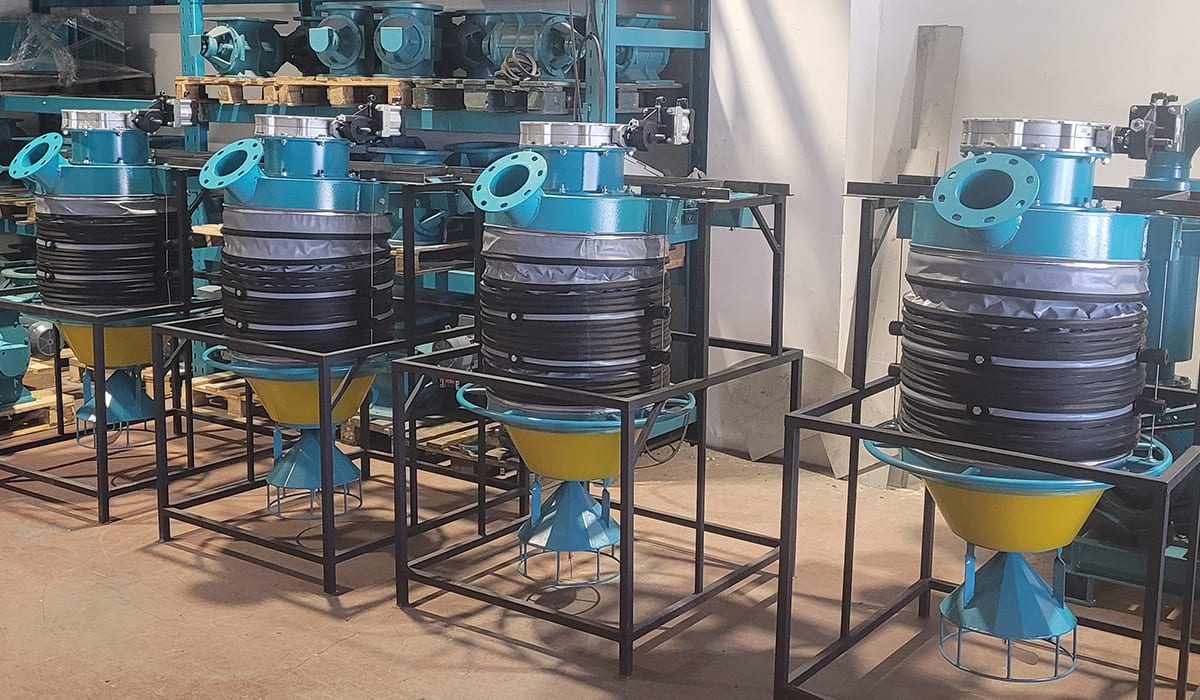

   Silobas yükleme körüğü taşıma veya dağıtıcı helezondan gelen malzemenin tozuma olmadan silobasa doldurulmasını sağlamaktadır.

   Bigbag boşaltma ve silobas dolum sistemi, kontrol panelinden otomatik veya manuel olarak kontrol edilebilmektedir.

Big bag Boşaltma Silobas Dolum Sisteminde Toz Bertarafı

Bigbag boşaltma, helezon ile taşıma ve boşaltma işleri sırasında oluşan toz partikülleri farklı yöntemler ile bertaraf edilmektedir.

• Kendinden filtreli silobas yükleme körüğünde dolum sırasında oluşan toz partikülleri, yükleme körüğünün dahili fan ve filtresi tarafından toplanmakta ve dolum yapılan silobasa geri beslenmektedir.
• Harici toz toplama sisteminde, toz bölgelerinden oluşan tozlar, sistemin fanı tarafından emilmekte ve jet pulse filtreye aktarılmaktadır. Jet pulse filtre hava ile beraber taşınan toz partiküllerinin havadan ayrıştırılmasını sağlamaktadır. Havadan ayrıştırılan tozlar filtre bunkerinde geçici olarak depolanmaktadır. Bunkerin altından malzeme hava kilidi (hücre tekeri) veya pnömatik tahrikli kelebek klepe ile taşıma helezuna geri beslenmektedir. Farklı uygulamalarda da jet pulse filtrenin altına yerleştirileb bigbag dolum sistemi ile toz bigbag torbalara doldurulabilmektedir.

Big bag Boşalatma Silobas Dolum Sistemi Aksesuarlar

• 4 Hareketli Monoray vinç
• Titreşim – vibrasyon motoru
• Bigbag patlatma – yırtma bıçağı
• Yatay malzeme besleme helezonu
• Açılı malzeme taşıma helezonu
• Yatay malzeme dağıtım helezonu
• Pnömatik tahrikli sürgülü vana
• Silobas yükleme körüğü
• Toz toplama filtresi
• Toz emme fanı
• Hava kilidi – hücre tekeri
• Pnömatik aktüatörlü kelebek vana
• Kontrol sistemi

Bigbag Boşaltma Silobas Dolum Sistemi Kullanım Alanları

Demir çelik, hazır beton, yapı kimyasalları, seramik, inşaat, enerji üretim, mikronize maden, gıda, ilaç, kimya, tarım, ziraat, tohum işleme, cam, kağıt işleme, hayvan yemi, çay sanayi, ağaç ve ahşap işleme, temiz su ve atık su tesislerinde torba – çuvallarda bulunan yığın ve dökme malzemelerin tozuma yapmadan, emniyetli ve güvenli bir şekilde silobaslara doldurulmasını sağlamaktadır.

Çimento, farin, alçı, sönmüş – sönmemiş kireç, kum, şeker, buğday – mısır unu, nişasta, tuz, kakao, süt tozu, ağartma toprağı, baharat,kalsit (kalsiyum karbonat), aktif karbon, kömür tozu, uçucu kül, kurutulmuş çamur gibi toz – taneli ve pelet formunda küçükbaş, büyükbaş, kanatlı ve evcil hayvan yem ve yem katkı malzemeleri, barit, kaolin, feldspat, bentonit, talk, dolamit, sodyum sülfat, silis kumu, kuvartz vb dökme hammaddelerin bigbag (büyük) çuval – torbalardan silobas veya kapalı kasa araçlara doldurulması sağlanmaktadır.
